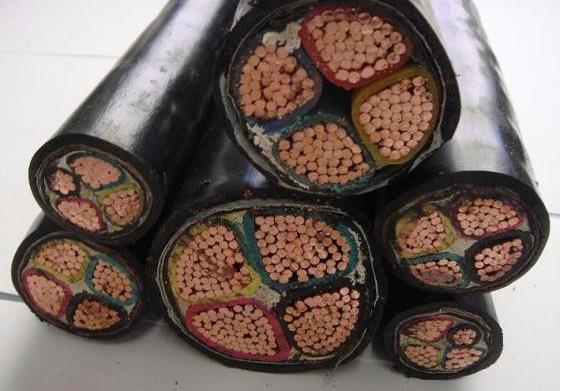

民興電纜如何接頭及電纜接頭步驟

剝除外護套

剝除外護套時應根據電纜頭附件的長度或設備需要的實際長度剝取。剝除時要做好標記，這樣更有利于讓斷口保持光滑。

二、去除鋼鎧

在斷口75px處用扎絲將鋼鎧緊緊地箍住，這個操作既能當作標記又能保證鋼鎧在鋸開后不會散亂。操作時要注意不要鋸到線纜中的絕緣。

三、剝除內護套

1、從鋼鎧斷口處75px的位置剝除內護套。

2、拿出電線內部的填充物。

3、使用PVC膠帶將銅屏蔽緊緊包裹。

4、分開線芯時要注意別損壞斷口處電纜的絕緣。

四、接地線焊接

1、用銼刀打磨鋼鎧后用電烙鐵焊接接地線

2、然后再把一扁平接地線分成三股，并在斷口75px位置使用銅絲將線芯銅屏蔽上扎緊。同時使用電烙鐵焊在銅屏蔽上，要注意焊接時不要損傷到主絕緣。

3、用電烙鐵給接地線上鍍錫，制造出一防潮段，以防潮氣沿著接地線進入內部。

4、接下來用填充膠從外護套下端125px處起，向三岔口的位置包繞。

5、請務必注意將兩根接地線分開以便絕緣。

五、熱縮分支手套

1、戴好分支手套，并使用烤把開始熱縮。注意這一步要從一端開始慢慢加熱，向要熱縮的位置緩慢推進。

2、切勿兩端同時熱縮，會造成空氣排不出來出現鼓泡開裂的情況。

3、不能在三支手套處長時間烘烤，因為那是脆弱的地方?？拷娎|外護套的位置要注意做好熱縮，以免潮氣進入。

六、剝除銅屏蔽和外半導電體

1、從分支手套的上部大約50px處做好標記后剝除銅屏蔽。

2、為防止錯位情況發生，這一步需用膠帶在分支手套上貼出記號。

3、接下來在屏蔽50px處做好標記后，剝除外半導體。

4、務必留意銅屏蔽剝脫時不要損傷外半導體。

5、操作外半導體剝脫時不要損傷主絕緣。

6、處理電纜終端時，可以先剝除一小段屏蔽層。這一步的主要目的是用以把控高壓對地面的爬電距離。

七、清理主絕緣并剝除線芯絕緣

1、測量線鼻子孔深后再在加5mm的位置剝去主絕緣。

2、為了去除干凈半導體的粉塵，建議使用砂布打磨主絕緣表面。

3、清潔主絕緣層表面時，可使用不掉毛不掉屑并沾著清潔劑的紙或者細布將主絕緣表面的污物擦拭干凈，這一步只能從絕緣端向半導體層擦拭，不要反復來回，防止將半導電物質帶到主絕緣層表面。

八、安裝應力管

1、首先，用干凈的軟布蘸取適量酒精來清理主絕緣表面，清潔時只能從絕緣端向半導體層擦拭，不要來回反復擦拭。

2、再用硅脂在線芯主絕緣上均勻地涂抹，并用硅脂潤滑界面便于后續安裝，同時將界面的空氣縫隙填滿，消除電暈。

3、在半導體的斷口處，用應力疏散膠將主絕緣37.5px處至半導體全部包繞。

4、安裝應力管。

九、主絕緣處理和壓接線鼻子

1、按照設備連接的實際位置來確定各電線的長度。

2、用鋼刷蘸取適量凡士林在線芯上刷涂。

3、接下來用鋼銼將線鼻子上的壓痕打磨平整。

4、使用酒精布將主絕緣和線鼻子擦拭干凈，并在斷口外使用填充教物將整個線鼻子包繞好。

5、制作終端頭時不一定非得削鉛筆頭，但為了保證密封效果，建議在操作接線金具和電纜絕緣端之間纏繞密封帶的時候，把絕緣端削成錐體形狀，以便能更好的粘合。

6、套進熱縮絕緣管中，讓帶有密封膠的一端管口處于分支手套的位置

7、接下來去掉多余的絕緣管部分。

8、熱縮開始，此時火力不要太猛，盡量讓火焰朝收縮的方向緩緩推進，從分支手套處向頂部開始熱縮。

9、根據事先做好的標記，穿入相色管，熱縮緊固。
